Блок питания для светодиодной ленты: расчёт мощности, напряжения и степени защиты

Светодиодная лента не подключается напрямую к розетке. Между бытовой сетью 220V и диодной подсветкой всегда стоит устройство, которое преобразовывает переменный ток стандартного напряжения в постоянный ток низкого напряжения — 12 или 24 вольт. Практика монтажников в Украине показывает закономерность: большая часть отказов светодиодной подсветки связана не с диодами, а с источником питания. Ошибка в расчёте суммарной мощности сокращает срок эксплуатации системы в разы, корпус преобразователя перегревается и выходит из строя раньше гарантийного срока. Выбор блока питания — инженерная задача, а не покупка по минимальной цене.

Устройство и принцип работы блока питания

Блок питания для LED ленты представляет собой импульсный источник питания с гальванической развязкой. На вход подаётся переменный ток сети 220V, на выходе формируется стабилизированное постоянное напряжение. Ключевые характеристики оборудования — номинальная выходная мощность, выходное напряжение, предельный выходной ток и КПД преобразования. Качественные источники питания имеют КПД от 85 процентов и уровень пульсаций до 5 процентов, что обеспечивает стабильную работу светодиодов без видимого мерцания.

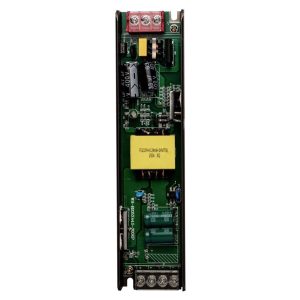

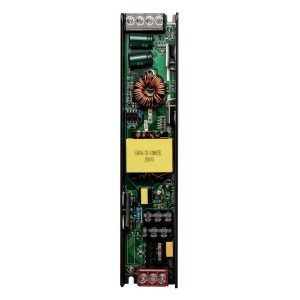

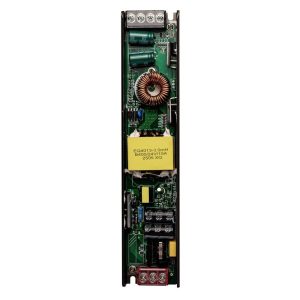

Термин трансформатор применительно к таким устройствам закрепился исторически, хотя классический трансформатор работает исключительно с переменным током. Современный БП — это преобразователь с импульсной схемой, где присутствуют выпрямитель, высокочастотный каскад и стабилизатор напряжения. Разделять понятия необходимо: блок питания выдаёт стабилизированное напряжение (12в, 24 В), а LED-драйвер стабилизирует постоянный ток в миллиамперах. Для лент на 12 и 24 вольт нужен именно стабилизатор напряжения, драйверы тока применяются для мощных светодиодов и линейных модулей без токоограничивающих резисторов.

Расчёт мощности блока питания для LED ленты

Расчёт строится на удельной мощности ленты (Вт/м), её длине и обязательном запасе. Формула: мощность БП = удельная мощность × длина × 1,25. Запас в 20-30 процентов исключает работу преобразователя на пределе, снижает нагрев корпуса и продлевает ресурс электролитических конденсаторов. Постоянная работа на 100 процентов нагрузки сокращает срок службы оборудования вдвое, поэтому запасом при подборе пренебрегать нельзя.

Сила тока рассчитывается делением мощности на рабочее напряжение: 100 Вт при 12 В дают 8,33 А. Этот параметр нужно учесть при выборе сечения проводов и клеммных колодок. Для протяжённых линий суммарной длиной 15-20 метров применяются модели на 240Вт либо распределённое питание из нескольких БП. Соответствие параметров нагрузки и источника — основа бесперебойной работы подсветки.

Напряжение 12 В или 24 В: что выбрать

Лента на 12 В остаётся стандартом для коротких участков до 5 метров, автономных решений и мебельной подсветки. При равной мощности она потребляет вдвое больший ток, из-за чего падение напряжения на длинном отрезке заметно выше. Итог знаком каждому монтажнику: конец ленты тускнеет, цвет в RGB-контуре уходит в тёплый оттенок. Лента тоже теряет яркость равномерно, если питание подано с одной стороны без компенсации.

Системы на 24 В востребованными стали для потолочных контуров, фасадов и длинных линейных участков. Меньший ток при той же мощности позволяет использовать провод меньшего сечения и снижает потери, которые обычно составляют 3-7 процентов на 5 метрах. Двустороннее подключение или подача питания в середину отрезка решает задачу падения напряжения на любой длине. Перепады освещённости по длине контура прямо влияют на восприятие качества монтажа.

Степень защиты IP: корпус под условия эксплуатации

Класс защиты определяет, где допускается размещать оборудование. Негерметичный корпус в зоне повышенной влажности накапливает конденсат, что приводит к коррозии плат и отказу устройства. Герметичный блок питания заливается компаундом, который отводит тепло и изолирует элементы от влаги. Стоимость такого решения выше, но для улицы и влажных зон альтернатив нет.

Блок питания ip20 монтируется исключительно в сухих помещениях с вентиляцией. Уличные модели с классом ip67 выдерживают перепады температур от минус 30 до плюс 60 градусов. Для ванной комнаты минимально допустимый уровень — IP65, при монтаже вне зоны прямого попадания воды. Требования по защите распространяются и на коннекторы, и на места соединения проводов.

Корпус, охлаждение и размеры

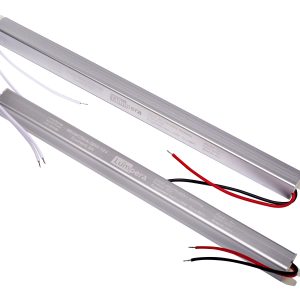

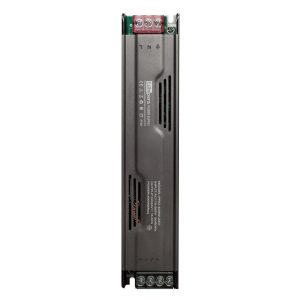

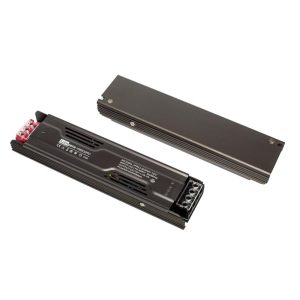

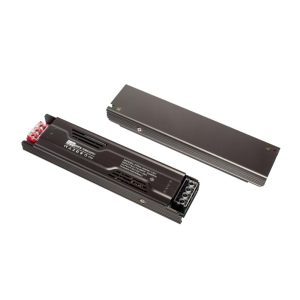

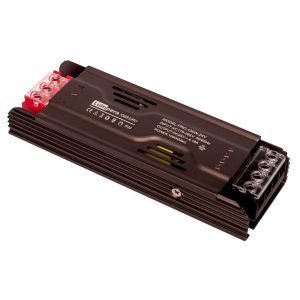

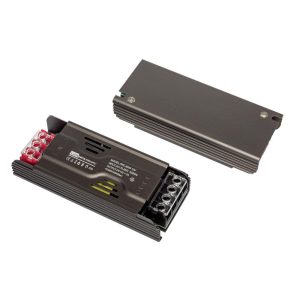

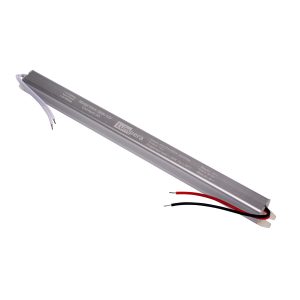

Материал корпуса влияет на теплоотвод. Металлический корпус рассеивает тепло эффективнее, чем пластиковые аналоги, поэтому модели мощностью от 100 Вт выпускаются преимущественно в алюминии. Пластик применяется в компактных решениях до 60 Вт и в адаптерах для настольных светильников. Размер корпуса становится критичным при скрытом монтаже: узкий slim-корпус высотой 15-20 мм устанавливается прямо в алюминиевый профиль, а стандартный размер требует отдельной ниши.

Пассивное охлаждение бесшумно и надёжно, активное с вентилятором применяется в мощных моделях от 200 Вт. Для щитового монтажа выпускаются источники питания на DIN-рейку, что упрощает обслуживание сложных систем. Размер посадочного места, длина кабеля и расположение клемм проверяются до покупки: смена габаритов на другой типоразмер после отделки обходится дорого. Фото и характеристики каждой позиции в каталоге позволяют посмотреть размер и компоновку клемм заранее.

Диммирование и управление яркостью

Регулировка яркости выполняется двумя способами. Первый — диммируемый блок питания с поддержкой TRIAC, 0-10V или DALI, где регулируется само выходное напряжение. Второй, более распространённый в быту, — ШИМ-диммеры и контроллеры, установленные после БП в разрыв низковольтной линии. Второй вариант дешевле и сохраняет стабильную работу источника питания на номинальном режиме.

Функциональность современного управления включает RGB и RGBW-контроллеры, Wi-Fi модули Tuya Smart, таймеры, датчики движения и дистанционное управление с пульта. Мерцание при диммировании возникает из-за низкой частоты ШИМ или несовместимости диммера с импульсным БП, поэтому проверять совместимость нужно до покупки. Для RGB-контуров длиной свыше 10 метров устанавливается усилитель сигнала, иначе цвет на дальнем участке искажается. Сценарии освещения с плавным пуском снижают пусковые токи и продлевают ресурс всей системы.

Подключение и электробезопасность

Сторона 220V подключается к клеммам L, N и заземлению корпуса, низковольтная сторона — к клеммам V+ и V-. Полярность соблюдается строго: при её нарушении одноцветная лента не загорится, а адресные модули выйдут из строя. Кабель подбирается по току с запасом, соединения выполняются пайкой или качественными коннекторами. Линию 220V защищает автоматический выключатель, а сам блок размещается в вентилируемом месте с зазором не менее 50 мм от поверхностей.

Две ленты подключаются к одному БП параллельно при условии, что их суммарная мощность укладывается в номинал с запасом. Параллельное соединение выходов разных блоков питания недопустимо без развязки. Признаки перегрузки — нагрев корпуса выше 60 градусов, искрение на клеммах, просадка яркости. При грамотном монтаже устройство получает нормальный тепловой режим, а лента получает стабильное необходимое напряжение по всей длине.

Ассортимент и сопутствующие категории

Магазин предлагает широкий выбор продукции для светодиодного освещения: блоки питания IP20 и IP67, диммеры, контроллеры, коннекторы, профили и ленты. В каталоге представлены бренды Mean Well, Feron, Biom и другие производители, включая бюджетные и премиальные линейки. Сопутствующие категории охватывают светильники любого назначения — точечные и встраиваемые, накладные, потолочные, подвесные, настенные, линейные и трековые модели, магнитные шинопроводы, споты, панели, люстры, бра, торшеры и настольные светильники. Отдельные разделы включают уличные и тротуарные прожекторы, промышленные светильники, декоративные гирлянды, ночники для детской комнаты, энергосберегающие лампы, патроны, розетки, выключатели, рамки и smart-элементы управления.

Фильтры каталога помогают быстро подобрать подходящую модель по мощности, напряжению, степени защиты и бюджету. Сортировка по умолчанию заменяется на сортировку по цене или популярности, вид отображения переключается сеткой или списком. Кнопка сбросить очищает выбранные параметры, а метка Новинка выделяет свежие поступления. Позиции в наличии отгружаются в день оформления, статус наличии обновляется автоматически.

Гарантия, цена и условия покупки

Стоимость блока питания зависит от мощности, класса защиты и производителя. Модели на 30W в корпусе ip20 начинаются от 250 грн, герметичные решения ip67 на 100 Вт стоят дороже за счёт алюминиевого корпуса и заливки. Дешевые безымянные преобразователи экономят на конденсаторах и радиаторах, из-за чего ресурс сокращается до 8-12 месяцев. В дорогих моделях применяются компоненты промышленного класса с ресурсом от 50 000 часов, что оправдывает разницу в цене при монтаже в труднодоступном месте.

Гарантийный срок на оборудование составляет от 12 до 36 месяцев в зависимости от бренда. Гарантия сохраняется при соблюдении условий эксплуатации: отсутствие перегрузки, корректная степень защиты для места установки, нормальная вентиляция. Оплата доступна картой, наличными при получении или безналичным расчётом, доставка по Киеву и всей Украине выполняется службами перевозчиков. Действует накопительная скидка, а на объёмный заказ для проектов рассчитывается индивидуальная цена.

Оформите заказ на pullsky

Выбирайте блок питания в каталоге блоков питания — там собраны модели на 12в и 24 В мощностью от 12 до 400 Вт, с классами защиты от IP20 до IP68. Добавьте товар в корзину, и система покажет уведомление, что товар добавлен, с вариантами продолжить покупки или оформить заказ. Нажмите кнопку Перезвоните мне, если требуется расчёт: консультация выполняется бесплатно, менеджер помогает подобрать модель под конкретную длину и тип ленты. После подтверждения открывается страница Спасибо за заказ, где отображается номер и срок доставки.

Украиноязычная версия каталога доступна в домене ua с кнопкой Замовити. Дополнительные материалы по расчёту и монтажу можно читать в разделе Блог, условия партнёрства — в разделе Сотрудничество. С помощью фильтров на сайте вы найдёте нужный размер корпуса и требуемый выходной ток за минуту. Оформляйте покупку и получите оборудование с гарантией от официального поставщика.

Частые вопросы

Какой блок питания нужен для ленты 5 метров?

Для SMD 2835 на 4,8 Вт/м достаточно модели 30W. Для SMD 5050 с потреблением 14,4 Вт/м требуется 100 Вт при 12 В. Расчёт: удельная мощность × 5 метров × 1,25.

Почему греется блок питания светодиодной ленты?

Причины — работа без запаса мощности, монтаж в закрытой нише без вентиляции, низкое качество компонентов. Нагрев корпуса до 50-55 градусов считается нормой для металла, выше — признак перегрузки.

Чем отличаются блок питания и драйвер?

Блок питания стабилизирует напряжение на выходе, драйвер стабилизирует ток. Для лент 12 и 24 вольт применяется первый тип.

Сколько служит блок питания для LED ленты?

Качественные модели с запасом мощности 25-30 процентов работают 5-8 лет. Работа на пределе нагрузки сокращает этот показатель до 1-2 лет.

Итог

Подбор источника питания сводится к четырём цифрам: удельная мощность ленты, её длина, рабочее напряжение и степень защиты для конкретного места. Всё остальное — материал корпуса, размер, наличие диммирования — настраивается под задачу. Экономия на этом узле почти всегда возвращается демонтажом отделки через год. Хороший блок питания не замечают — и это его главная характеристика.
